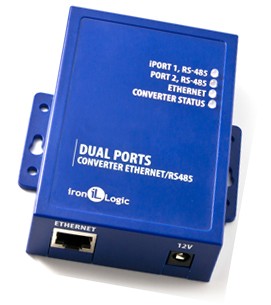

Z-397 IP IronLogic — cпеціалізований Ethernet/RS485(422) конвертер

Z-397 IP IronLogic — зі спеціалізований Ethernet/RS485(422) конвертер — ціна, продаж, установка, монтаж — Спецавтоматика (Харків, Україна)

Загальні відомості

Конвертер Z-397 IP IronLogic призначений для організації зв'язку пристроїв, під'єднаних до ліній RS485, з віддаленим комп'ютером через локальну мережу за протоколом TCP/IP. Під час використання спеціальних драйверів на комп'ютері створюються віртуальні COM-порти, пов'язані з конвертером. Це дає змогу використовувати під час роботи з конвертером будь-яке програмне забезпечення, призначене для роботи зі звичайними COM портами.

Конвертер Z-397 IP IronLogic має дві лінії RS485, одна з яких гальванічно розв'язана від інших вузлів конвертера. Під час роботи ці лінії повністю незалежні та програмне забезпечення може працювати з ними через два різні віртуальні COM-порти.

Для передавання даних і керування лініями RS485 конвертер Z-397 IP IronLogic підтримує відкритий протокол NVT (Network Virtual Terminal, RFC2217). Конфігурування й оновлення прошивки пристрою може здійснюватися як віддалено (за протоколом TELNET), так і під час під'єднання до комп'ютера через USB. Конвертер має перемикач, який забороняє віддалену зміну параметрів.

Режими роботи конвертера

Режим сервера

Конвертер Z-397 IP IronLogic, налаштований на роботу в режимі сервера, після з'єднання з мережею й отримання IP-джерела очікує встановлення з'єднання. З'єднання встановлює комп'ютер,  розташований у локальній або зовнішній мережі. Цей режим зручно використовувати, коли відомий IP- адрес конвертера або структура та налаштування мережі  дають змогу програмному забезпеченню виявляти конвертер. Також перевагою цього  режим є можливість під'єднання до конвертора з різних комп'ютерів, як наявних в  локальної мережі, так і через мережу Internet.

Режим клієнта

У режимі клієнта, після отримання IP-джерела, конвертер Z-397 IP IronLogic намагається встановити з'єднання з локальним  або віддаленим комп'ютером  — Союз. У разі неможливості встановлення з'єднання спроба повторюється. У цьому режимі роботи немає потреби знати IP-джерела всіх конвертерів, що входять до системи — всі  вони з'єднуватимуться з одним сервером самостійно. Водночас немає можливості перенести сервер  на інший комп'ютер без переконфігурування всіх конвертерів.

Режим ETHERNET моста

Під час використання двох конвертерів Z-397 IP IronLogic  можна організувати  ETHERNET міст між лініями  RS485. В  цьому режимі один конвертер настроюється як сервер, а другий як клієнт із адресою сервера рівним IP адресування першого конвертера. Цей режим можна використовувати для об'єднання в єдину структуру сегментів  RS485,  розташованих на великих відстанях одна від одної.

Основні характеристики Z-397 IP IronLogic

• Доступ до пристроїв на шині RS-485(422) через Ethernet
• Два порти RS-485 (один гальванічно розв'язаний до 1000 вольтів)
• Робота за протоколом TCP/IP
• Робота через проксі-сервер (ПО Guard Light)
• Режими встановлення з'єднання — «Клієнт» і/або «Сервер»
• Підтримка протоколу NVT (Network Virtual Terminal)
• Наявність драйверів для більшості операційних систем (віртуальний COM порт)
• Робота з ПЗ, орієнтованим на звичайний COM порт
• Конфігурування через USB-порт (UMS), а також віддалене за протоколом TELNET
• Оновлення firmware
• Механічне блокування зміни конфігурації та оновлення firmware
• Контроль за цілісністю пакетів RS485 під час передавання
• Індикація режимів роботи

Технічні характеристики Z-397 IP IronLogic

• Виробник: Пульсар-Телеком (Росія)
• Матеріал корпусу: ABS пластик
• Класс: Mass-storage device
• Напруга живлення: 8-18 В постійного струму
• Споживання струму: 100mA (max)
• Робочий температурний діапазон: від -40 °C до +125 °C
• Вологість (без конденсації):  5%...95%
• Висота х Ширина х Глибина: 100 х 85 х 30 мм

Ehternet:

• Інтерфейс Ethernet RJ45 (10BASE-T, Ethernet II та IEEE 802.3)
• Протоколи IP, ARP, TCP, TELNET, ICMP, UDP, DHCP

RS485:

• Кількість ліній: RS-485/RS-422 - 2/1
• Швидкість до 115200 біт/сек
• Гальванічна розв'язка лінії 1: 1 кВ
• Гальванічна розв'язка лінії 2:  немає

USB:

• Роз'єм: USB Тип В
• Версія: USB 2.0
• Режим: Full-Speed
