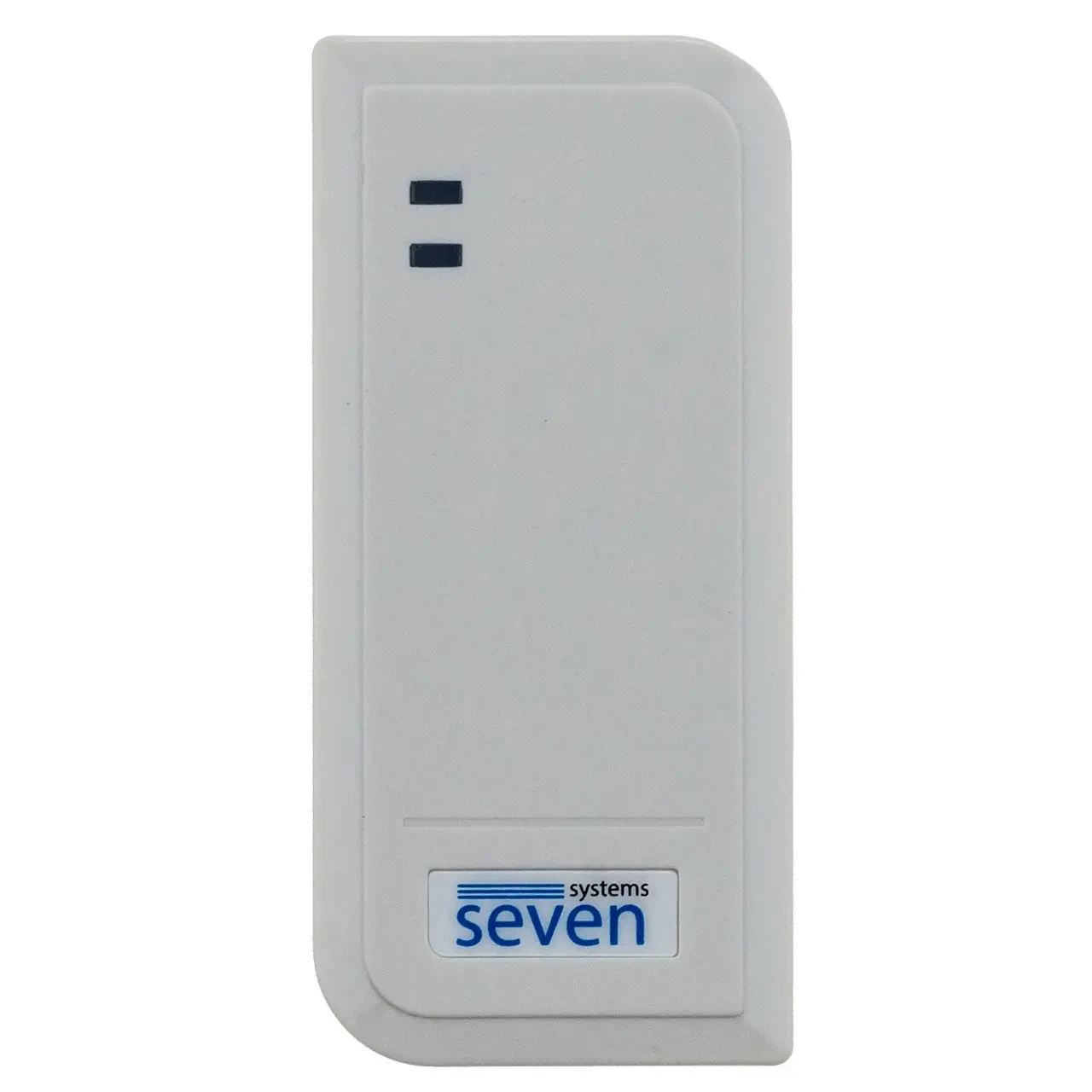

CR-772w Автономний контролер + зчитувач

Комплектація

• контролер + зчитувач CR-772w — 1 шт;
• мастер-карта Add — 1 шт;
• мастер-карта Erase  — 1 шт;
• дистанційний пульт керування — 1 шт;
• монтажний комплект — 1 шт;
• діод — 1 шт;
• інструкція — 1 шт;
• картонна упаковка — 1 шт.

Документація

• Інструкція Seven CR-772w

Відеоматеріали

Призначення

CR-772w є одним з елементів для побудови автономної системи контролю доступу і є комбінованим пристроєм, що складається зі зчитувача формату EM-Marine (125 kHz) і автономного контролера.

Принцип дії

За допомогою майстер-карти або пульта дистанційного керування в пам'ять контролера записуються ідентифікатори, які можуть мати форм-фактор карти, брелока або браслета. Кожен ідентифікатор має унікальний код — UID.

У процесі експлуатації будь-який ідентифікатор, який був поміщений у поле зчитувача, проходить процедуру перевірки UID. Контролер порівнює отриманий UID з базою даних, що зберігається у пам'яті. Процедура порівняння не перевищує частки секунд. У разі збігу формується сигнал для відкриття виконавчого пристрою.

Керування

У режимі односторонньої ідентифікації, коли вхід здійснюється по ідентифікатору, а вихід за натисканням кнопки, контролер CR-772w може керувати такими виконавчими пристроями:

• електрозамок NO/NC — 1 шт;
• шлагбаум — 1 шт;
• привід воріт — 1 шт;
• турнікет — 1 шт.

Можливий імпульсний або тригерний режим керування.

Інтерфейс зв'язку

Відсутній.

Адміністрування здійснюється за допомогою майстер-карток або пульта дистанційного керування.

Пульт дистанційного керування

Налаштування контролера CR-772w здійснюється за допомогою інфрачервоного пульта дистанційного керування.

Доступні такі функції:

• адресне додавання/видалення ідентифікаторів;
• зміна часу затримки реле (1-99 сек);
• вибір режиму роботи реле - імпульсний або тригерний;
• увімкнення/вимкнення звукової та світлодіодної індикації;
• увімкнення/вимкнення режиму блокування.

Об'єм пам'яті

Контролер CR-772w оснащений енергонезалежною пам'яттю, яка може зберігати до 2000 ідентифікаторів.

Можливість збереження логів реєстрацій, інженерної інформації — відсутня.

Зчитувач

Зчитувач CR-772w сумісний з ідентифікаторами формату EM-Marine (125 kHz), це можуть бути карти, брелоки та браслети. Відстань зчитування залежить від ряду факторів і може коливатися від 0 до 10 см.

Індикація

Процес зчитування ідентифікаторів супроводжується звуковою та світловою індикацією:

• У режимі очікування — світиться червоний світлодіод.
• Доступ дозволений (UID збігся) — відкриття виконавчого пристрою супроводжується включенням зумера та зеленого світлодіода.
• Доступ заборонено (UID відсутній) — включається червоний світлодіод.

Тампер

Захист від злому забезпечує вбудований світлочутливий резистор.

Габарити

Габаритні розміри виробу: 103 (В) х 48 (Ш) х 20 (Г) мм.

Електроживлення

Електроживлення здійснюється від зовнішнього джерела постійного струму 9-24 В потужністю не менше 100 мА.

Захист корпусу

Корпус виготовлений з механічно міцного ABS-пластику, рівень захисту відповідає IP 66.

Умови експлуатації

Допускається експлуатація у приміщенні або на відкритому повітрі з впливом будь-яких атмосферних факторів (дощ, злива, сніг, пил при сильному вітрі).

Температурний режим від -45 °C до +40 °C.
