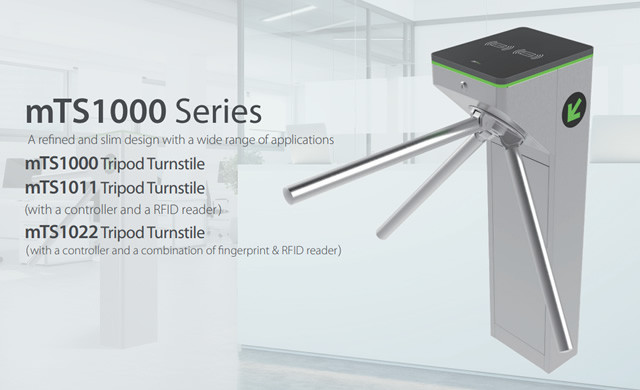

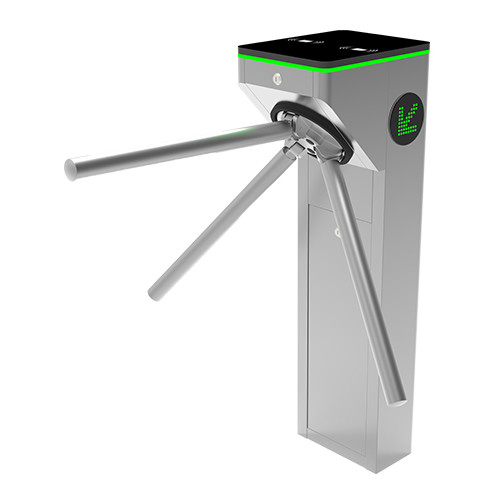

ZKTeco mTS1000 — Турнікет з електромеханічним приводом, корпус зі шліфованої сталі SUS 304

Комплектація

• турнікет — 1 шт.;
• трьохштанговий вузол — 1 шт.;
• вбудований блок живлення DC 12, 5 А — 1 шт.;
• монтажний набір — 1 шт.;
• картонна упаковка — 1 шт.

Купується окремо

• пульт керування — 1 шт.;
• безперебійний блок живлення DC 12 В, 5 А — 1 шт.;
• контролер системи доступу — 1 шт.;
• зчитувачі (вхід/вихід) — 2 шт.

Документація

• Буклет
• Інструкція 1
• Інструкція 2

Призначення

Турнікет ZKTeco mTS1000 призначений для організації пункту контролю доступу з можливістю поділу потоку людей по одному.

Принцип роботи

У початковому положенні штанги турнікету заблоковано.

Отримавши сигнал від пульта дистанційного керування або системи контролю доступу, вузол трипода звільняється від блокування в одному з напрямків (вхід або вихід). Після здійснення проходу турнікет повертається у початкове положення за допомогою механічного доводчика.

Пропускна здатність

• У режимі одноразового проходу — 25 людей за хвилину.
• У режимі вільного проходу (штанга опущена) — 50 людей за хвилину.

MCBF

Середнє напрацювання на відмову становить 2 000 000 циклів.

Виконання

• Корпус — шліфована нержавіюча сталь. Верхня панель корпусу має вставки з радіопрозорого матеріалу, що дозволяє зробити прихований монтаж зчитувачів.
• Штанги триподу — полірована нержавіюча сталь.

Керування

Керування турнікетом здійснюється за допомогою пульта дистанційного керування (в ручному режимі) або від системи контролю доступу (в автоматичному режимі).

У початковому стані штанги турнікету заблоковано. Для організації доступу в обох напрямках передбачено такі режими роботи:

• Одноразовий прохід на вхід.
• Одноразовий прохід на вихід.
• Антипаніка — штанга складена, прохід вільний.

Заборона або дозвіл проходу супроводжується включенням блоку індикації.

Антипаніка (штанга складена, прохід вільний)

Антипаніка активується зовнішнім сигналом, а також при вимкненні електроживлення. Повернення штанги до горизонтального (робочого) положення здійснюється вручну.

Механізм

Турнікет ZKTeco mTS1000 оснащений електромеханічним механізмом (без двигуна). Керування здійснюється в імпульсному режимі.

Датчик проходу

При завершенні проходу контролер турнікету формує сигнал, який дозволяє в системі контролю доступу підтвердити факт проходу через турнікет.

Габарити

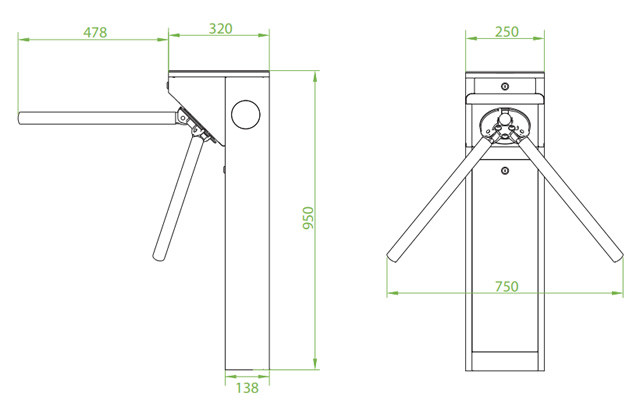

Габаритні розміри турнікета з піднятою штангою: 950 (В) х 798 (Ш) х 750 (Г) мм.

Електроживлення

Електроживлення турнікету здійснюється від вбудованого джерела постійного струму (первинна напруга AC 200-240 В, вторинна: DC 12 В, 5 А).

Умови експлуатації

Турнікет ZKTeco mTS1000 відповідає кліматичному виконанню У2, допускається експлуатація у приміщенні або на відкритому повітрі під навісом.

Температурний режим від -30 С до +60 С.
