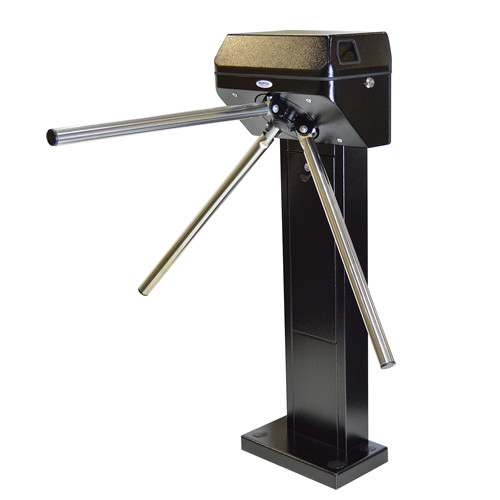

Турнікет ФОРМА Бізант 5.1

Комплектація

Базова комплектація турнікету містить такі елементи:

• Турнікет із механізмом і блоком керування — 1 шт.
• Технічний паспорт — 1 шт.
• Дюбель-шуруп (10х100) — 4 шт.
• Картонне паковання — 1 шт.

Для керування турнікетом у ручному режимі (від кнопкового пульта керування), необхідно придбати:

• Блок безперебійного електроживлення (12 V, 3 А) — 1 шт.
• Пульт керування турнікетом — 1 шт.

Технічний опис — турнікет FORMA Бізанt 5.1

Турнікети FORMA Бізанt 5.1 є економічним рішенням забезпечення розмежування доступу на охоронних об'єктах виробничого та адміністративного призначення:

• Підприємства.
• Фінансові установи.
• Національні організації.
• Транспортні термінали.
• Торгово-розважальні комплекси.
• Бізнесцентри.
• Спортивні комплекси.
• Навчальні заклади.

Виготовлення

Габаритні розміри турнікету з піднятою штангою: 1020 (В) х 780 (Ш) х 808 (Г) мм.

Корпус турнікету FORMA Бізант 5.1 виготовлений зварним методом із листової маловуглецевої сталі та захищений від корозії гальванічним і полімерним покриттям (забарвлений — базові кольори: світло-сірий, темно-сірий, синій). У ніші корпусу турнікету передбачено місце для встановлення контролера СКД.

Перешкоджувальні штанги трипода, у всіх моделях турнікетів FORMA, виготовлені з полірованої неіржавкої сталі.

Функція «Антифаніка» (аварійний прохід)

Функція «Антифаніка» в моделі турнікету FORMA Бізант 5.1 реалізована в такий спосіб — запобіжна штанга не опускається, але водночас механізм блокування трипода вимикається і його можна провернути в будь-яку зі сторін.

Функція активується відповідною командою від пульта дистанційного керування або апаратної частини системи контролю доступу, а також у разі вимкнення електроживлення.

Керування турнікетом

Керування турнікетом FORMA Бізанант 5.1 здійснюється за допомогою пульта дистанційного керування (в ручному режимі), або від апаратної частини системи контролю доступу (в автоматичному режимі).

Для організації проходу в обох напрямках, однієї людини або групи людей, передбачені такі режими роботи:

• Заборона проходу в обох напрямках (вихідний стан) — запобігає штангу, заблокована на вхід і вихід. З обох боків горять жовті індикатори.
• Одноразовий прохід в обох напрямках — запобіжна штанга розблокована в дозволеному напрямку. З боку дозволеного проходу світиться зелений індикатор, з протилежного боку червоний індикатор. Час очікування проходу обмежений діапазоном настроювання (від 2 до 6 с).
• Вільний прохід — запобіжна штанга розблокована в роздільному напрямку, очікується багаторазовий проворот. З боку дозволеного проходу світиться зелений індикатор, з протилежного боку червоний індикатор. Час очікування проходу необмежений.
• Комбінований режим — вільний прохід в одному напрямку й одноразовий прохід в іншому напрямку, а також реверсивно.
• Блокування — запобіжна штанга заблокована на вхід і вихід. З обох боків горять червоні індикатори.
• Функція «Антифаніка» (аварійний прохід) — запобігає штанга не опускається, але водночас механізм блокування трипода вимикається і його можна провернути в будь-яку зі сторін.

Принцип роботи

Турнікет FORMA Бізант 5.1 обладнаний сервоприводним механізмом, що забезпечує плавне обертання трипода, комфортність проходу та високу пропускну здатність.

Сервоприводний механізм має традиційний принцип дії — після того, як блок керування турнікетом, отримує дозвільну команду (від пульта або системи контролю доступу), штанги трипода звільняється від блокування в заданому напрямку. Тепер необхідно штовхнути штангу рукою на кут приблизно 20o, після чого вмикається сервопривод і повертає вузол трипода в заданому напрямку. Після проходу людини через турнікет, штанги продовжують плавно обертатися вперед (довертаються), поступово загальмовуючись.

За досягнення нульового положення, сервопривод блокується електромагнітним механізмом.

Кліматичне виготовлення

Турнікети FORMA Бізант 5.1 призначені для експлуатації всередині приміщень за температури від -10 °C до +40 °C і відносної вологості повітря не більш ніж 95% — виготовлення УХЛ 3 згідно з ГОСТом 15150-69 (експлуатація в закритих приміщеннях із природною вентиляцією, де коливання температури та вологості повітря істотно менше, ніж на відкритому повітрі).

Для експлуатації на вулиці, турнікети FORMA Бізант 5.1 випускаються у виконанні УХЛ 2 згідно з ГОСТом 15150-69 (експлуатація під навісом або в приміщеннях, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрям).

Електроживлення

За допомогою захисту людини від ураження електричним струмом, турнікет FORMA Бізант 5.1 належить до класу III за ГОСТ 27570.0-87 (прилад, у якому захист від ураження електричним струмом забезпечується безпечною наднизькою напругою).

Як джерело живлення рекомендується застосовувати перетворювачі з роздільними обмотками або мають захисний трансформатор і радіючі вимоги безпеки ГОСТ 27570.0-87.
