Комплектація
Базова комплектація турнікета включає в себе наступні елементи:
- Турнікет з механізмом і блоком управління — 1 шт.
- Технічний паспорт — 1 шт.
- Дюбель-шуруп (10х100) — 4 шт.
- Картонна упаковка — 1 шт.
Для управління турнікетом у ручному режимі (від кнопкового пульта управління), необхідно придбати:
- Блок безперебійного живлення (12В, 3А) — 1 шт.
- Пульт керування турнікетом — 1 шт.

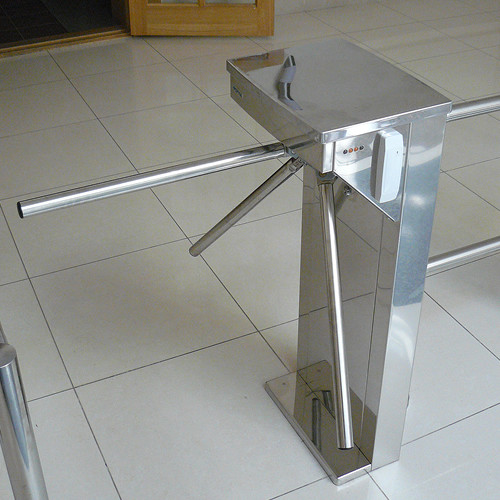

Технічний опис — турнікет FORMA Класик-Елегант
Турнікети FORMA Класик-Елегант призначені для організації зони посиленого контролю — поділ потоку людей, що проходять по одному і застосовується на охоронюваних об'єктах виробничого та адміністративного призначення.
- Підприємства
- Фінансові установи
- Державні організації
- Транспортні термінали
- Торгово-розважальні комплекси
- Бізнес-центри
- Спортивні комплекси
- Навчальні заклади
Виконання
Габаритні розміри турнікета з піднятою штангою: 1020 (В) х 830 (Ш) х 820 (Г) мм.
Корпус турнікета FORMA Класик-Елегант виготовлений збірним методом — зварний каркас і обшивка. Панелі обшивки виконані з полірованої нержавіючої сталі, верхня кришка корпусу з хромованої сталі. В ніші корпусу турнікета передбачено місце для установки контролера СКД.
У продажу також доступні корпусу в іншому виконанні:
- Турнікет FORMA Класик-Стандарт — корпус пофарбований (базовий колір світло-сірий), верхня кришка корпусу з хромованої сталі.
- Турнікет FORMA Класик-Люкс — корпус з полірованої нержавіючої сталі, верхня кришка корпусу має декоративну обробку з твердих порід дерева.
Перегороджують штанги трипода, у всіх моделях турнікетів FORMA, виконані з полірованої нержавіючої сталі.
Функція «Антипаніка» (аварійний прохід)
Турнікети FORMA Класик-Елегант оснащені автоматичною функцією «Антипаніка» (аварійний прохід) — у разі нештатної ситуації, можлива повна розблокування проходу (загородна штанга опущена).
Функція активується відповідною командою від пульта дистанційного керування або апаратної частини системи контролю доступу, а так само при відключенні електроживлення. Відновити штангу в робоче положення можна автоматично або вручну.
Управління турнікетом
Управління турнікетом FORMA Класик-Елегант проводиться за допомогою пульта дистанційного керування (в ручному режимі), або від апаратної частини системи контролю доступу (в автоматичному режимі).
Для організації проходу в обох напрямках, однієї людини або групи людей, передбачені наступні режими роботи:
- Заборона проходу в обох напрямках (початковий стан) — загородна штанга заблокована на вхід і вихід. З обох сторін горять жовті індикатори.
- Однократний прохід в обох напрямках — загородна штанга розблокована в дозволеному напрямку. З боку дозволеного проходу горить зелений індикатор, з протилежного боку червоний індикатор. Час очікування проходу обмежена діапазоном налаштування (від 2 до 6).
- Вільний прохід — загородна штанга розблокована в дозволеному напрямку, очікується багаторазовий проворот. З боку дозволеного проходу горить зелений індикатор, з протилежного боку червоний індикатор. Час очікування проходу не обмежена.
- Комбинированный режим — свободный проход в одном направлении и однократный проход в другом направлении, а также реверсивно.
- Блокировка — преграждающая штанга заблокирована на вход и выход. С обеих сторон горят красные индикаторы.
- Функция «Антипаника» (аварийный проход) — преграждающая штанга опущена, на корпусе турникета с обеих сторон горят зеленые индикаторы.
Принцип работы
Турникет FORMA Классик-Элегант оснащен сервоприводным механизмом обеспечивающим плавное вращение трипода, комфортность прохода и высокую пропускную способность.
Сервопривідний механізм має традиційний принцип дії — після того, як блок управління турнікетом, отримує роздільну команду (від пульта або системи контролю доступу), штанги трипода звільняються від блокування в заданому напрямку. Тепер необхідно штовхнути штангу рукою на кут близько 20º, після чого включається сервопривід і повертає вузол трипода в заданому напрямку. Після проходу через турнікет, штанги продовжують плавно обертатися вперед (доворачиваются), поступово затормаживаясь.
По достижению нулевого положения, сервопривод блокируется электромагнитным механизмом.
Климатическое исполнение
Турникеты FORMA Классик-Элегант предназначены для эксплуатации внутри помещений при температуре от -10°С до +40°С и относительной влажности воздуха не более 95% — исполнение УХЛ 3 согласно ГОСТа 15150-69 (эксплуатация в закрытых помещениях с естественной вентиляцией, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе).
Для эксплуатации на улице, турникеты FORMA Классик-Элегант выпускаются в исполнении УХЛ 2 согласно ГОСТа 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе).
Электропитание
По способу защиты человека от поражения электрическим током, турникет FORMA Классик-Элегант относится к классу III по ГОСТ 27570.0-87 (прибор, в котором защита от поражения электрическим током обеспечивается безопасным сверхнизким напряжением).
В качестве источника питания рекомендуется применять преобразователи с раздельными обмотками или имеющие защитный трансформатор и удовлетворяющие требованиям безопасности ГОСТ 27570.0-87.
Хотите купить турникет FORMA Классик-Элегант, но остались вопросы ?
* Характеристики и комплектация товаров из группы «Турникеты - Полуростовые турникеты» могут изменяться производителем без уведомления.
Загальні | |
---|---|
Гарантійний термін | 12 міс |
Основні | |
Виробник | КС-Мехатроникс |
Країна виробник | Україна |
Тип пристрою | Трипод звичайний |
Тип встановлення | Підлоговий |
Пропускна здатність | 25 чол/хв |
Ширина проходу | 530 мм |
Тип приводу | Сервопривід |
Напрацювання на відмову | 1500000 циклів |
Робочий температурний діапазон | від -10 °C до +40 °C |
Корпус | Нержавіюча сталь |
Функції | Вхід, вихід, антипаніка (комбіновані режими) |
Напруга електроживлення постійного струму | Дванадцять |
Споживаний струм | не більше 2,5 А |
Вологість повітря | не більше 95% (при +25°С) |
Маса | не більше 45 кг |
Габарити | 1020 (В) х 830 (Ш) х 820 (Г) мм |
Додаткові | |
Обігрівач | Ні |
Управління пристроєм | Пульт управління, СКУД (опціонально) |
Консоль з кнопками в штатній комплектації | Ні |
Радіопульт в штатній комплектації | Немає |
Пульт управління в штатній комплектації | Ні |
Евакуаційний вихід | Пристрій "Антипаніка" |
Датчик проходу | Так |
Лічильник проходу | Ні |
Користувальницькі характеристики | |
Індикація | Світлова (символьне) та звукова |
- Ціна: 48 300 грн
- Спосіб упаковки: Картонна упаковка.
