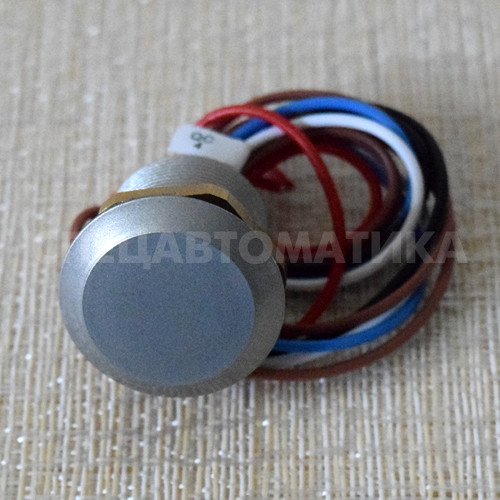

Зчитувач IronLogic СP-Z 2L

Технічний опис — врізний зчитувач CP-Z-2L

Зчитувач CP-Z-2L застосовується в системах контролю доступу та призначений для роботи з безконтактними ідентифікаторами EM-Marine (125 KHz).

Основні переваги зчитувача CP-Z-2L:

• Мініатюрні розміри — діаметр 25 мм, висота 22 мм.
• Волого та пилозахищений корпус (ступінь захисту IP 62).
• Підсвітка корпусу — полегшує перебування зчитувача в темну пору доби.
• Швидкий монтаж і під'єднання.
• Низька ціна.

Інтерфейси під'єднання

Врізний зчитувач СP-Z-2L обладнаний інтерфейсами 1-Wire (протокол iButton) і Wiegand 26, що спрощує його інтеграцію з автономними або мережевими контролерами СКУД. Формат інтерфейсу визначається під час монтажу, під'єднання відповідних дротів.

Максимальна довжина лінії «зчитувач → контролер»:

• 1-Wire (протокол iButton) — до 15 метрів.
• Wiegand 26 — до 100 метрів.

ідентифікатори

Врізний зчитувач CP-Z-2L сумісний із безконтактними ідентифікаторами EM-Marin (125KHz) — картки, брелоки або браслети.

Дальність зчитування

Дальність зчитування ідентифікаторів  EM-Marine (125 KHz) — для безконтактних карток становить до 5 см, для брелоків і браслетів до 3 см.

Особливості конструктиву

Корпус врізного зчитувача CP-Z-2L виготовлений із механічно міцного матеріалу та повністю повторює форми контактора для ключів iButton (Dallas Touch Memory). Такі конструктивні особливості дають змогу без жодних складнощів у монтажі, встановлювати зчитувач CP-Z-2L замість традиційних контакторів для ключів iButton. Перехід на безконтактну технологію дасть змогу збільшити термін експлуатації ідентифікатора та спростить процес ідентифікації користувача в системі.

Електронні частини зчитувача CP-Z-2L захищені від атмосферних впливів полімерним компаундом. Кабель для під'єднання до контролера виведений із тильної сторони корпусу.

Принцип роботи

У ввімкненому стані зчитувач CP-Z-2L генерує електромагнітне поле (відстань до 5 см) — поміщений у електромагнітне поле безконтактний ідентифікатор, отримує достатню енергію для передавання даних на зчитувальний пристрій.

Процес передавання даних не перевищує частки секунд і супроводжується ввімкненням індикації.

Індикація

Зчитувач CP-Z-2L обладнаний світлодіодною індикацією (одноколірний світлодіод):

• Режим очікування — горить червоний світлодіод.
• Під час внесення ідентифікатора EM-Marine (125KHz) у магнітне поле зчитувача CP-Z-2L — короткочасно блимає червоний світлодіод. Якщо ідентифікатор утримується в полі, світлодіод вимикається.
• Якщо перемичка керування індикацією перерізана (див. інструкцію), то в режимі очікування світлодіод не світиться, але блимає впродовж однієї секунди на момент піднесення ідентифікатора.

Умови експлуатації

Експлуатація зчитувача CP-Z-2L допускається за температури навколишнього повітря від -30 °C до +40 °C і відносної вологості повітря не більш ніж 98% (за температури + 25 °C).

Виготовлення зчитувача CP-Z-2L — УХЛ 2 згідно з ГОСТом 15150-69 (експлуатація під навісом або в приміщенні, де умови такі самі, як на відкритому повітрі, за винятком сонячної радіації та атмосферних опадів).
