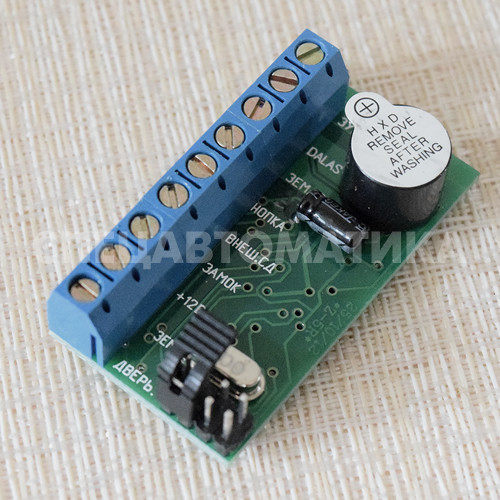

Контролер IronLogic Z-5R

Технічний опис — автономний контролер Z-5R

Автономний контролер Z-5R застосовується в простих системах контролю доступу та призначений для керування електрозамком або турнікетом в однобічному напрямку.

Основні переваги контролера Z-5R:

• Низька ціна.
• Швидкий монтаж і під'єднання.
• Захист від переполюсування.
• Режими ACCEPT/TRIGGER/БЛОКУВАННЯ.
• Вибір роботи логіки силового каскада — можливе керування електромагнітними й електромеханічними замками.
• Запис вмісту пам'яті контролера в ключ DS1996 і назад.
• Програмування за допомогою персонального комп'ютера (необхідний адаптер Z-2 Base або Z-2 EHR).

Робота пристрою

Принцип роботи автономного контролера Z-5R зводиться до порівняння прав ідентифікатора (піднесеного до зчитувача), з правами раніше записаних в енергонезалежну пам'ять контролера. У разі «напувалого збігу» видається керівний сигнал на виконавчий пристрій.

Процедура порівняння не перевищує частки секунд і супроводжується увімкненням звукової/світлодіодної індикації, розташованої на платі контролера.

Загальна схема

Контролер Z-5R допускає під'єднання такого обладнання:

• Контактні або безконтактні зчитувачі з підтримкою інтерфейсу 1-Wire (протокол iButton).
• Електромагнітний або електромеханічний замок.
• Кнопка «ВИХ» (нормально розімкнути).
• Зовнішній зумер і світлодіод.
• Датчик відчинених дверей.

Інтерфейси під'єднання до зчитувача

Автономний контролер Z-5R обладнаний інтерфейсом 1-Wire (протокол iButton).

Типи ключів

Під час записування ідентифікаторів у пам'ять контролера Z-5R ним присвоюється спеціальна ознака (тип):

• Майстер-ключ — керує режимами роботи контролера, але не відкриває електрозамок.
• Простий ключ — призначений для проходу. Електрозамок відкривається під час піднесення ключа до зчитувача.
• Блокувальний ключ — дає змогу здійснювати прохід і вмикати/вимикати режим «Блокування». У режимі «Блокування» прохід дозволений тільки за блокувальними ключами, прохід простим ключам закритий.

Режими роботи контролера

• Штатний режим — відкритий прохід простим і блокувальним ключам.
• Режим ACCEPT — дає змогу створити/відновити базу даних простих ключів. У режимі ACCEPT, контролер  дає доступ усім ідентифікаторам і водночас заносить їх у свою пам'ять, як прості ключі.
• Режим БЛОКУВАННЯ — прохід дозволений тільки за блокувальними ключами, прохід простим ключам закритий. Режим зручний у випадках, де необхідно виконати умову, за якої не можна входити в приміщення, якщо там немає відповідального обличчя (господар блокувальний ключ).
• Режим TRIGGER — керування роботою електрозамка. Перший дотик ідентифікатора до зчитувача — електрозамок закритий; другий дотик — електрозамок відкритий. Режим TRIGGER зручний у випадках, де необхідно відчиняти або блокувати двері на певний період (робочий день, перерва).

Умови експлуатації

Експлуатація контролера Z-5R допускається за температури навколишнього повітря від -30 °C до +40 °C і відносної вологості повітря не більш ніж 90% (за температури + 25 °C).

Виготовлення контролера Z-5R — УХЛ 3 згідно з ГОСТом 15150-69 (експлуатація в закритому приміщенні без штучного регулювання кліматичних умов).
