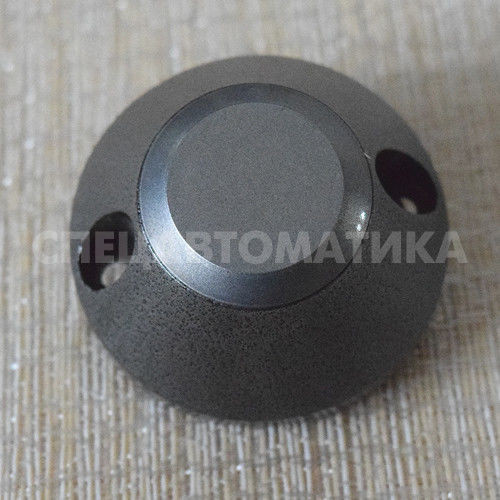

Зчитувач IronLogic СР-Z 2L

Технічний опис — мініатюрний зчитувач CP-Z-2L

Зчитувач CP-Z-2L застосовується в системах контролю доступу і призначений для роботи з безконтактними ідентифікаторами EM-Marine (125 Кгц).

Основні переваги зчитувача CP-Z-2L:

• Мініатюрні розміри — діаметр 45 мм, висота 25 мм.
• Волого і пилозахищений корпус (ступінь захисту IP 62).
• Підсвічування корпусу, що полегшує знаходження зчитувача в темний час доби.
• Швидкий монтаж і підключення.
• Низька ціна.

Інтерфейси підключення

Мініатюрний зчитувач CP-Z-2L оснащений інтерфейсами 1-Wire (протокол iButton) і Wiegand 26, що спрощує інтеграцію з автономними або мережевими контролерами СКУД. Формат інтерфейсу визначається при монтажі, шляхом підключення відповідних проводів.

Максимальна довжина лінії «зчитувач → контролер»:

• 1-Wire (протокол iButton) — до 15 метрів.
• Wiegand 26 — до 100 метрів.

Ідентифікатори

Мініатюрний зчитувач CP-Z-2L сумісний з безконтактними ідентифікаторами EM-Marin (125KHz) — карти, брелоки або браслети.

Дальність зчитування

Дальність зчитування ідентифікаторів EM-Marine (125 KHz) — для безконтактних карток становить до 5 см, для брелків і браслетів до 3 див.

Конструктив

Корпус зчитувача CP-Z-2L виготовлений з механічно міцного матеріалу. Маленький розмір і металева основа знімають всі бар'єри по монтажу виробу на вулиці, всередині приміщення, на торговому обладнанні.

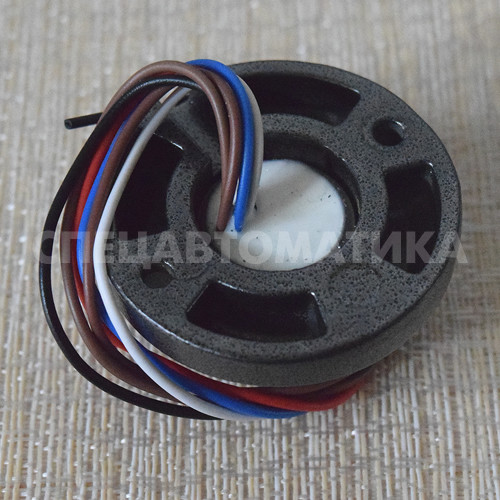

Електронні частини зчитувача CP-Z-2L захищені від атмосферних впливів полімерним компаундом. Кабель для підключення до контролера виведений з тильного боку корпусу.

Принцип роботи

У включеному стані, зчитувач CP-Z-2L генерує електромагнітне поле (відстань до 5 см) — поміщений в електромагнітне поле безконтактний ідентифікатор, отримує достатню енергію для передачі даних на пристрій, що зчитує.

Процес передачі даних не перевищує частки секунд і супроводжується включенням індикації.

Індикація

Зчитувач CP-Z-2L оснащений світлодіодною індикацією (одноколірний світлодіод):

• Режим очікування — горить червоний світлодіод.
• При внесенні ідентифікатора EM-Marine (125KHz) в магнітне поле зчитувача CP-Z-2L — короткочасно блимає червоний світлодіод. Якщо ідентифікатор утримується в полі, світлодіод відключається.
• Якщо перемичка управління індикацією перерізана (див. інструкцію), то в режимі очікування — світлодіод не горить, але блимає протягом однієї секунди в момент піднесення ідентифікатора.

Условия эксплуатации

Эксплуатация считывателя CP-Z-2L допускается при температуре окружающего воздуха от -40°С до + 50°С и относительной влажности воздуха не более 98% (при температуре + 25°С).

Исполнение считывателя CP-Z-2L — УХЛ 2 согласно ГОСТа 15150-69 (эксплуатация под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации и атмосферных осадков).
