Комплектація
У вказану вартість включені наступні елементи:
- турнікет TiSO Центуріон Твін (виконання УХЛ 3) — 1 шт;
- вбудований блок електроживлення 13,5 V, 3,5 А — 2 шт;
- пульт керування з кабелем (довжина 3 метри) — 2 шт;
- технічний паспорт — 1 шт;
- анкер Redibolt 92F112A2-0 (12х120 М10) — 4 шт;
- картонна упаковка — 1 шт.
Для управління турнікетом у ручному режимі (від кнопкового пульта управління), перерахованої вище комплектації достатньо. Опціонально можна придбати акумуляторну батарею 12V, 7А, щоб забезпечити безперервну роботу виробу, у разі відключення електроенергії.

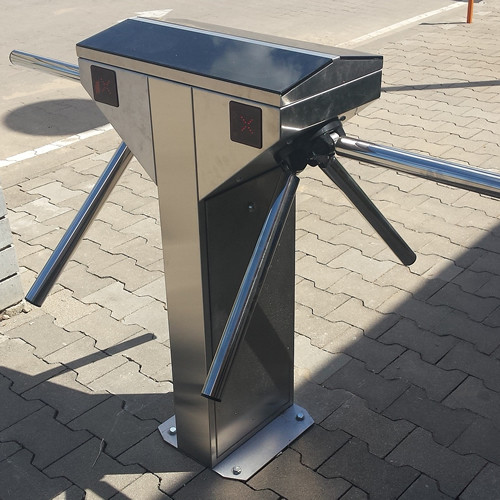

Технічний опис — Спарений турнікет-трипод TiSO Центуріон Твін (корпус — шліфована нержавіюча сталь)
TiSO Центуріон Твін це модифікація турнікета TiSO Центуріон, яка дозволяє організувати 2 смуги проходу, при установці одного корпусу. За рахунок зменшення витрат на виготовлення корпусу — досягається економія у вартості виробу.
В якості інженерного елемента системи контролю доступу, турнікети TiSO Центуріон Твін може застосовуватися на охоронюваних об'єктах виробничого та адміністративного призначення:
- підприємства;
- фінансові установи;
- державні організації;
- транспортні термінали;
- торгово-розважальні комплекси;
- бізнес-центри;
- спортивні комплекси;
- навчальні заклади.
Основні переваги турнікета TiSO Центуріон Твін:
- інтеграція з системами контролю доступу (СКД);
- можливість прихованої установки зчитувачів СКД;
- функція «Антипаніка» (аварійний прохід);
- вбудований блок безперебійного електроживлення;
- два види виконання — для приміщення або вулиці (опціонально).
Пропускна здатність
Пропускна здатність турнікета TiSO Центуріон Твін в односторонньому режимі (-потоці) становить до 50 осіб на хвилину.
Виконання
Габаритні розміри турнікета з піднятими штангами: 1652 (Ш) х 965 (В) х 877 (Г) мм.
Корпус турнікета TiSO Центуріон Твін виготовлений збірним методом, панелі обшивки виконані з шліфованої нержавіючої сталі. В ніші корпусу передбачено місце для установки контролера СКД.
У продажу також доступні корпусу в іншому виконанні:
- Турнікет TiSO Центуріон Твін — корпус пофарбований (базовий колір чорний).
- Турнікет TiSO Центуріон Твін — корпус з полірованої нержавіючої сталі.
Перегороджують штанги трипода, у всіх моделях турнікетів TiSO, виконані з полірованої нержавіючої сталі.
Кліматичне виконання
Базове виконання турнікетів TiSO Центуріон Твін — УХЛ 3 згідно Госту 15150-69 (експлуатація в закритих приміщеннях з природною вентиляцією, де коливання температури і вологості повітря значно менше, ніж на відкритому повітрі).
Експлуатація турнікетів у виконанні УХЛ 3 допускається при температурі навколишнього повітря від -10°С до +40°С і відносній вологості повітря не більше 80%.
Для експлуатації на вулиці, можлива поставка турнікетів у виконанні УХЛ 2 згідно Госту 15150-69 (експлуатація під навісом або у приміщеннях, де коливання температури і вологості повітря несуттєво відрізняються від коливань на відкритому повітрі).
Управління турнікетом
Управління турнікетом TiSO Центуріон Твін проводиться за допомогою пульта дистанційного керування (в ручному режимі), або від апаратної частини системи контролю доступу (в автоматичному режимі).
Для організації проходу в обох напрямках, однієї людини або групи людей, передбачені наступні режими роботи:
- Заборона проходу в обох напрямках (початковий стан) — загородна штанга заблокована на вхід і вихід. З обох сторін горять червоні індикатори.
- Однократний прохід в обох напрямках — загородна штанга розблокована в дозволеному напрямку. З боку дозволеного проходу горить зелений індикатор, з протилежного боку червоний індикатор.
- Вільний прохід — загородна штанга розблокована в дозволеному напрямку, очікується багаторазовий проворот. З боку дозволеного проходу горить зелений індикатор, з протилежного боку червоний індикатор.
- Комбінований режим — вільний прохід в одному напрямку і однократний прохід в іншому напрямку, а також реверсивно.
- Функція «Антипаніка» (аварійний прохід) — загородна штанга опущена, на корпусі турнікета з обох сторін горять зелені індикатори.
Індикація
Функція «Антипаніка» (аварійний прохід)
Турнікети TiSO Центуріон Твін оснащені автоматичною функцією «Антипаніка» (аварійний прохід) — у разі нештатної ситуації, можлива повна розблокування проходу (загородна штанга опущена).
Функція активується відповідною командою від пульта дистанційного керування або апаратної частини системи контролю доступу. Відновити штангу в робоче положення можна автоматично або вручну.
Принцип роботи
Турнікет TiSO Центуріон Твін оснащений сервоприводным механізмом забезпечує плавне обертання трипода, комфортність проходу і високу пропускну здатність.
Сервопривідний механізм має традиційний принцип дії — після того, як блок управління турнікетом, отримує роздільну команду (від пульта або системи контролю доступу), штанги трипода звільняються від блокування в заданому напрямку. Тепер необхідно штовхнути штангу рукою на кут близько 20º, після чого включається сервопривід і повертає вузол трипода в заданому напрямку. Після проходу через турнікет, штанги продовжують плавно обертатися вперед (доворачиваются), поступово затормаживаясь.
По досягненню нульового положення, сервопривід блокується електромагнітним механізмом.
Електроживлення
Електроживлення турнікета TiSO Центуріон Твін здійснюється від вбудованого блоку постійного струму 12V і потужністю 3,5 А. Для забезпечення безперервної роботи виробу, можливе підключення акумуляторної батареї 12В, 7А.
За способом захисту людини від ураження електричним струмом, турнікет TiSO Центуріон Твін відноситься до класу 0I по ГОСТ 27570.0-87 (прилад має основну ізоляцію і затискач для заземлення).
Хочете купити спарений турнікет-трипод TiSO Центуріон Твін, але залишилися питання ?
* Характеристики та комплектація товарів з групи «Турнікети - Напівзростові турнікети» можуть бути змінені виробником без попередження.
Загальні | |
---|---|
Гарантійний термін | 12 міс |
Основні | |
Виробник | TiSO |
Країна виробник | Україна |
Тип пристрою | Трипод звичайний |
Тип встановлення | Підлоговий |
Додаткові | |
Обігрівач | Ні |
Захист обладнання від води і пилу IP | IP41 |
Вандалозахист | Так |
Управління пристроєм | Пульт управління, СКУД (опціонально) |
Консоль з кнопками в штатній комплектації | Ні |
Радіопульт в штатній комплектації | Немає |
Пульт управління в штатній комплектації | Так |
Евакуаційний вихід | Пристрій "Антипаніка" |
Датчик проходу | Так |
Лічильник проходу | Ні |
Користувальницькі характеристики | |
Тип приводу | сервопривідний |
Індикація | Світлова (символьне) та звукова |
Вологість повітря | Не більше 80% (при +20 ºС) |
Споживаний струм | Не більше 6 А |
Габарити | 965 (В) х 1652 (Ш) х 877 (Г) мм |
Пропускна здатність | 50 людина в хвилину |
Тип приводу трипода | Сервопривідний |
Від мережі змінного струму | 100-240 В, ~ 50/60 Гц |
Корпус | Шліфована нержавіюча сталь (матова) |
Від джерела постійного струму | 12 вторинне |
Функції | Вхід, вихід, антипаніка (комбіновані режими) |
Робочий температурний діапазон | Від +1°С до +40°С |
Резервне джерело живлення | Акумулятор 12 В, 4 А (не входить в комплект поставки) |
Загальна маса | не більше 80 кг |
Виконання турнікета | УХЛ4 згідно Госту 15150-69 і ГОСТ 12997-84 |
- Ціна: 103 200 грн
- Спосіб упаковки: Картонна упаковка — 1 шт.
