Комплектація ДМ-01M
- ДМ-01M — 1 шт.;
- інструкція — 1 шт.;
- поліетиленове паковання — 1 шт.

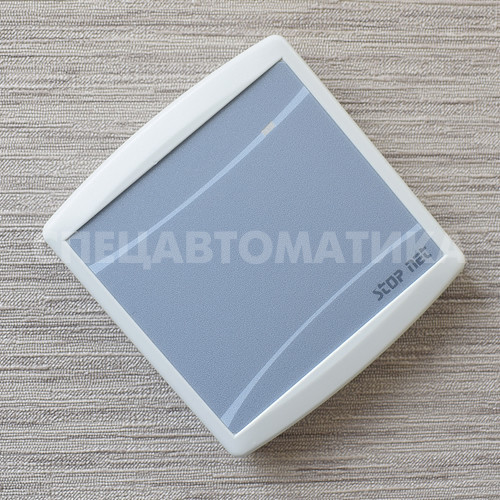

Дверний модуль ДМ-01M
ДМ-01M — це контролер низького рівня поєднаний зі зчитувачем EM-Marin 125 kHz. У архітектурі СКД STOP-Net 4.0 дверний модуль ДМ-01M є on-line пристроєм і працює під керуванням контролера високого рівня КВ-02NET.
Керування
На базі дверного модуля ДМ-01M можливо організувати наступну логіку роботи СКД STOP-Net 4.0:
- ДМ-01M = 1 шт. — керування електрозамком, одностороння точка доступу (вхід за ідентифікатором, вихід після натискання кнопки).
- ДМ-01M = 1 шт + допоміжний зчитувач СПКС-04/СМКВ-04 = 1 шт. — керування електрозамком, двостороння точка доступу (вхід і вихід ідентифікатору).
- ДМ-01M = 2 шт. — керування турнікетом, двостороння точка доступу (вхід і вихід за ідентифікатором).
ідентифікатори
Вбудований зчитувач модуля ДМ-01M сумісний із безконтактними ідентифікаторами Mifare 13,56 MHz — карти, брелоки або браслети.
Дальність зчитування
Дальність зчитування ідентифікаторів Mifare 13,56 MHz — для безконтактних карток становить до 4 см, для брелоків і браслетів до 2 см.
Індикація
Модуль ДМ-01M обладнаний звуковою та світлодіодною індикацією:
- У режимі очікування — світиться жовтий світлодіод.
- Доступ дозволений — короткочасний звуковий сигнал, на час виставленої затримки вмикається зелений світлодіод.
- Доступ заборонений — два короткочасні звукові сигнали супроводжуються увімкненням червоного світлодіода.
- Втрата зв'язку з КВ-02NET — блимає жовтий світлодіод.

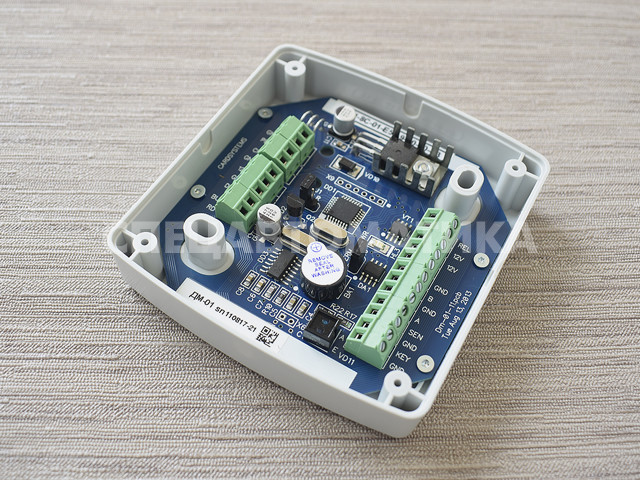

Комутація
ДМ-01M обладнаний такими комунікаційними інтерфейсами:
- Зв'язок із КВ-02NET: інтерфейс RS-485 — 1 шт.
- Вхідні: інформаційний сигнал про стан виконавчого пристрою — 1 шт., кнопка для керування виконавчим пристроєм — 1 шт., під'єднання зчитувача СПКС-04 — 1 шт.
- Вихідні: керування виконавчим пристроєм (електрозамок або турнікет в одному з напрямків) — 1 шт.
Конструктив
Дверний модуль ДМ-01M постачається в пластиковому корпусі, габаритні розміри 25 (В) х 95 (Ш) х 95 (Г) мм.
Електроживлення
Електроживлення ДМ-01M відбувається від зовнішнього джерела постійного струму 12 В потужністю не менш ніж 200 mA.
Умови експлуатації
Експлуатація модуля ДМ-01M допускається за температури навколишнього повітря від 0 °C до +45 °C, виконання — УХЛ 4 згідно з ГОСТом 15150-69 (експлуатація в закритому приміщенні зі штучним регулюванням кліматичних умов).
Хочете купити дверний модуль ДМ-01M, але залишилися питання?
* Характеристики та комплектація товарів із групи «Системи контролю доступу (RFID)» можуть змінюватися виробником без повідомлення.
Основні атрибути | |
---|---|
Виробник | КС-Мехатроникс |
Країна виробник | Україна |
Тип встановлення | Накладної |
Підтримка стандартів | Mifare Classic 1k, Mifare Standars 4k (S70) |
Робоча частота пристрою | 13,56 МГц |
Індикація | Світлова/Звукова |
Підсвічування | Так |
Режим роботи | on-line |
Напруга електроживлення постійного струму | Дванадцять |
Робочий температурний діапазон | від 0 °C до +45 °C |
Споживаний струм | 200 mA |
Габаритні розміри | 25 (В) х 95 (Ш) х 95 (Г) мм |
Виконання | УХЛ 4 згідно Госту 15150-69 |
Вхідні інтерфейси | інформаційний сигнал про стан виконавчого пристрою — 1 шт, кнопка для управління виконавчим пристроєм — 1 шт, підключення зчитувача СПКС-04 — 1 шт |
Виходять інтерфейси | управління виконавчим пристроєм (електрозамок або турнікет в одному з напрямів) — 1 штl |
Зв'язок з КВ-02NET | інтерфейс RS-485 — 1 шт |
Загальні | |
Гарантійний термін | 12 міс |
Користувальницькі характеристики | |
Тип пристрою | Контролер + зчитувач |
- Ціна: 2 730 ₴
- Спосіб упаковки: Поліетиленове паковання.
