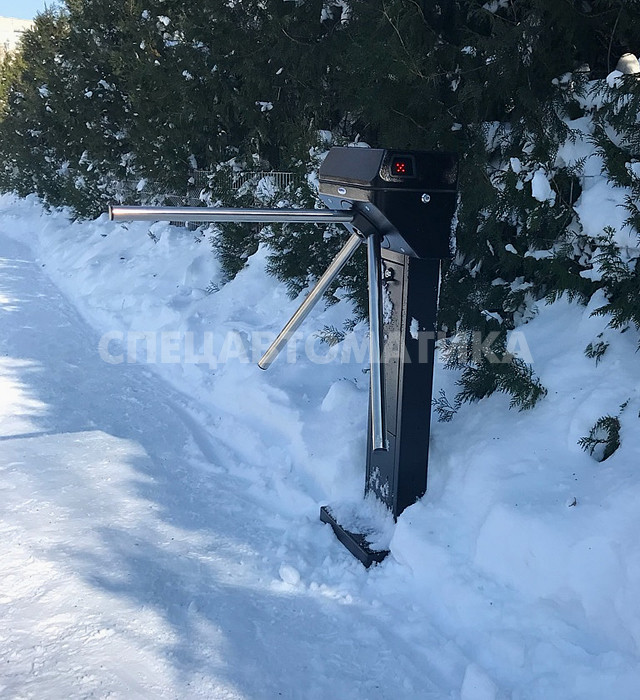

Турнікет ФОРМА Бізант 5.1 (для вулиці, мод. У2)

Інші моделі в каталозі ► Турнікети для прохідних

Загальні положення

Ціна турнікету ФОРМА Бізант 5.1-У2 вказана з НДС. Порядок і форма оплати — договорені. Варіанти постачання: EXW (самововиз), FCA або DDP (перевізник «Нова Пошта»).

Хочете купити турнікет ФОРМА Бізант 5.1-У2 зі встановленням «під ключ»?

Компанія «Спецавтоматика» пропонує повний комплекс послуг зі встановлення турнікетів і систем контролю доступу, який містить у собі — продаж обладнання з подальшим введенням його в експлуатацію, навчання персоналу, технічний супровід.

Безплатні консультації за телефонами: 099-150-09-09 (Vodafone + VIBER), 096-150-09-09 (Kyivstar).

Комплектація турнікета ФОРМА Бізант 5.1-У2

Базова комплектація турнікету містить такі елементи:

• Турнікет із механізмом і блоком керування — 1 шт.
• Технічний паспорт — 1 шт.
• Дюбель-шуруп (10х100) — 4 шт.
• Картонне паковання — 1 шт.

Для керування турнікетом у ручному режимі (від кнопкового пульта керування), необхідно придбати:

• Блок безперебійного електроживлення (12-13,5V, 3 А) — 1 шт.
• Пульт керування турнікетом — 1 шт.

Технічний опис — Турнікет ФОРМА Бізант 5.1-У2 (корпус пофарбований)

Турнікет ФОРМА Бізант 5.1 у виконанні У2 призначений для організації пропускного режиму на відкритому повітрі (під навісом) або в неопалюваних приміщеннях.

Виготовлення

Корпус турнікету ФОРМА Бізант 5.1-У2 виготовлений із листової сталі з полімерним покриттям (забарвлений — базовий колір чорний), штанги трипода з полірованої неіржавкої сталі. У ніші корпусу турнікету передбачено місце для встановлення контролера СКД.

Габаритні розміри турнікету з піднятою штангою: 1020 (В) х 780 (Ш) х 808 (Г) мм.

  Інструкція — ФОРМА Бізант 5.1-У2

  Рекламний буклет — ФОРМА Бізант 5.1-У2

Пропускна здатність

Пропускна здатність турнікета ФОРМА Бізант 5.1-У2 становить до 25 осіб за хвилину.

З огляду на пропускну здатність виробу — рекомендується встановлювати один турнікет на кожні 150-200 осіб, які працюють в одну зміну.

Керування турнікетом

Керування турнікетом ФОРМА Бізант 5.1-У2 здійснюється за допомогою пульта дистанційного керування (в ручному режимі), або від апаратної частини системи контролю доступу (в автоматичному режимі). Для організації проходу в обох напрямках, однієї людини або групи людей, передбачені такі режими роботи:

• Заборона проходу в обох напрямках (вихідний стан) — запобіжна штанга заблокована на вхід і вихід. З обох боків горять червоні індикатори.
• Одноразовий прохід в обох напрямках — запобіжна штанга розблокована в дозволеному напрямку. З боку дозволеного проходу світиться зелений індикатор, з протилежного боку червоний індикатор.
• Вільний прохід — запобіжна штанга розблокована в роздільному напрямку, очікується багаторазовий поворот. З боку дозволеного проходу світиться зелений індикатор, з протилежного боку червоний індикатор.
• Комбінований режим — вільний прохід в одному напрямку й одноразовий прохід в іншому напрямку, а також реверсивно.
• Функція «Антипаніка» (аварійний прохід) — заспокійлива штанга розблокована, на корпусі турнікета з обох боків світить зелені індикатори.

Принцип роботи

Турнікет ФОРМА Бізант 5.1-У2 обладнаний сервоприводним механізмом, що забезпечує плавне обертання трипода, комфортність проходу та високу пропускну здатність. Сервоприводний механізм має традиційний принцип дії — після того, як блок керування турнікетом, отримує дозвільну команду (від пульта або системи контролю доступу), штанги трипода звільняється від блокування в заданому напрямку. Тепер необхідно штовхнути штангу рукою на кут приблизно 20o, після чого вмикається сервопривід і повертає вузол трипода в заданому напрямку. За досягнення нульового положення, сервопривод блокується електромагнітним механізмом.

Індикація

Візуальна інформація про роздільну здатність або заборони проходу, забезпечується вбудованим блоком символьної індикації: зелений індикатор → прохід дозволений, червоний індикатор → прохід заборонений.

Функція «Антифаніка» (аварійний прохід)

Функція «Антифаніка» в моделі турнікету ФОРМА Бізант 5.1-У2 реалізована в такий спосіб — запобіжна штанга не опускається, але водночас механізм блокування трипода вимикається і його можна повернути в будь-який зі сторін. Функція активується відповідною командою від пульта дистанційного керування або апаратної частини системи контролю доступу, а також у разі вимкнення електроживлення.

Кліматичне виготовлення

Турнікет ФОРМА Бізант 5.1-У2 призначений для експлуатації під навісом або в приміщеннях, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі.

Електроживлення

Електроживлення турнікету ФОРМА Бізант 5.1-У2 здійснюється від зовнішнього джерела постійного струму 12-13,5V, потужністю не менш ніж 3000 mA (не входить до комплекту постачання).

 * Характеристики та комплектація товарів із групи «Турнікети - Напівуростові турнікети» можуть змінюватися виробником без повідомлення.
